Interface Visual Digital (DVI)

A Interface Visual Digital (do inglês Digital Visual Interface, DVI) é um padrão de interface de vídeo desenvolvido pelo Digital Display Working Group (DDWG). Sua função principal é conectar uma fonte de vídeo, como um controlador de display de vídeo (placa de vídeo), a um dispositivo de exibição, tipicamente um monitor de computador.

O DVI foi concebido para estabelecer um padrão industrial para a transferência de conteúdo de vídeo digital não compactado, facilitando a transição entre a tecnologia analógica e a digital no final da década de 1990.

Histórico e Desenvolvimento

Antes da consolidação do DVI, a Video Electronics Standards Association (VESA) tentou implementar o Enhanced Video Connector (EVC) entre 1994 e 1995, visando unificar cabos de vídeo, áudio e dados. Com a ascensão dos monitores de tela plana digitais, a prioridade mudou para a transmissão de vídeo puramente digital, eliminando a necessidade de conversões analógico-digitais exigidas pelo VGA e EVC.

Em 1997, a VESA lançou o padrão Plug & Display (P&D). No entanto, o P&D utilizava conectores fisicamente grandes e caros. Em 1999, surgiu o padrão DFP (Digital Flat Panel), focado exclusivamente em vídeo digital com conectores menores, mas sem suporte a analógico ou dados.

O DVI surgiu como uma alternativa equilibrada, removendo as funções de dados do P&D, mas mantendo a capacidade de transportar sinais digitais e analógicos através de um conector de 29 pinos. Um diferencial crítico foi o suporte a sinais dual-link TMDS, permitindo resoluções superiores às do P&D e DFP, o que garantiu sua adoção massiva como padrão da indústria. Um dos primeiros produtos a utilizar a interface foi o Cinema Display da Apple, lançado em 1999.

Visão Técnica

A transmissão de vídeo digital do DVI baseia-se no panelLink, um formato serial desenvolvido pela Silicon Image que utiliza a sinalização diferencial minimizada de transição (Transition Minimized Differential Signaling, TMDS).

TMDS (Sinalização Diferencial Minimizada de Transição)

Os dados de pixel do vídeo digital são transportados por pares trançados TMDS, que são altamente resistentes a ruídos elétricos e distorções analógicas.

• Single Link: Uma conexão DVI de link único possui quatro pares TMDS. Três pares transportam as componentes RGB (vermelho, verde e azul) de 8 bits por pixel, totalizando 24 bits. O quarto par transporta o clock TMDS. A codificação utilizada é a 8b/10b. Em modo single link, a frequência máxima do clock TMDS é de 165 MHz, suportando resoluções de até 1920 × 1200 a 60 Hz.
• Dual Link: Para suportar resoluções mais altas, a especificação DVI prevê o dual link, que dobra o número de pares de dados TMDS, efetivamente duplicando a largura de banda. Isso permite resoluções de até 2560 × 1600 a 60 Hz ou taxas de atualização mais altas para resoluções menores.

Compatibilidade e DDC

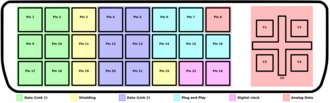

Para garantir a retrocompatibilidade com monitores analógicos VGA, algumas variantes do DVI transportam sinais analógicos. Os dispositivos DVI-I (Integrado) suportam tanto conexões digitais quanto analógicas, sendo compatíveis com a interface VGA, enquanto os dispositivos DVI-D são exclusivamente digitais.

O conector DVI também inclui pinos para o Display Data Channel (DDC), que permite que a placa de vídeo leia os dados de identificação do monitor (EDID - Extended Display Identification Data). Através de um link I²C, a fonte de vídeo consulta as capacidades do monitor, como características de cor, gama e a tabela de modos de vídeo suportados, incluindo a resolução nativa.
